Kuinka kolmikerroksinen emalijohto voi parantaa sähköeristystä ja käämityksen tehokkuutta?

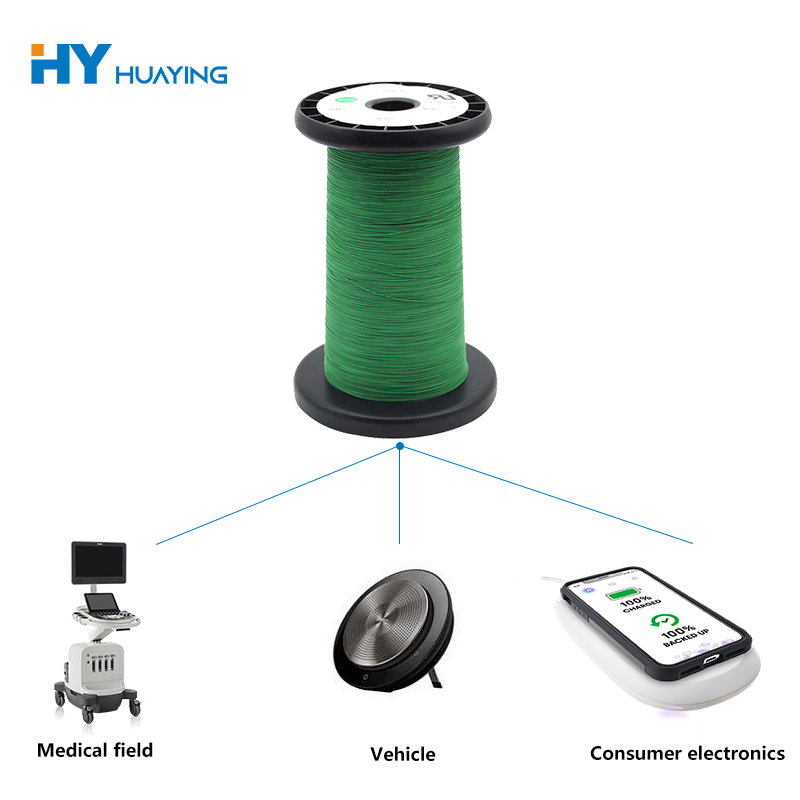

Huaying, erikoistunut eristettyjen lankojen valmistaja, kehittääKolmikerroksinen emaloitu lankasovelluksiin, jotka vaativat luotettavaa sähköeristystä, tasaista johtavuutta ja tarkkaa käämityskykyä. Sen rakenteen, valmistusprosessin ja valintakriteerien ymmärtäminen auttaa insinöörejä ja hankintatiimiä valitsemaan sopivan johdon kompakteille sähkö- ja elektroniikkalaitteille.

Kolmikerroksinen emalilanka on suunniteltu yhdistämään sähkönjohtavuus useisiin suojaaviin eristekerroksiin. Sen suorituskyky riippuu johtimien mitoista, päällystemateriaaleista, eristeen paksuudesta, tarttuvuudesta ja valmistuksen johdonmukaisuudesta. Insinööreille, jotka suunnittelevat muuntajia, keloja, käämejä ja muita sähkömagneettisia komponentteja, nämä ominaisuudet vaikuttavat käämityksen tehokkuuteen, sähköiseen luotettavuuteen ja pitkän aikavälin toimintavakauteen. Tämä opas selittää kolmikerroseristettyyn käämijohtimeen liittyvät toimintaperiaatteet, tärkeimmät edut, valmistusnäkökohdat, sovellusskenaariot ja ostotekijät. Se esittelee myös Huayingin tuotantoominaisuudet ja tarjoaa käytännön kysymyksiä, joita ostajien tulee kysyä ennen lankaerittelyn valitsemista.

Sisällysluettelo

1. Mikä on kolmikerroksinen emalilanka?
2. Kuinka sen rakenne ja materiaalikoostumus toimivat?
3. Mitkä ovat tärkeimmät suorituskyvyn edut?
4. Kuinka kolmikerroksinen emalilanka valmistetaan?
5. Missä kolmikerroksista emaloitua lankaa käytetään?
6. Kuinka vertaat johtojen teknisiä tietoja?
7. Kuinka ostajien tulisi valita oikea lanka?
8. Mitä sinun pitäisi tietää Huayingista?
9. Usein kysytyt kysymykset
10. Johtopäätös

1. Mikä on kolmikerroksinen emalilanka?

Kolmikerroksinen emalilanka on johtava lanka, joka on suunniteltu useilla eristepinnoitteilla tai -kerroksilla, jotka auttavat sähköisesti eristämään johtimen ympäröivistä komponenteista. Tuotesuunnittelusta riippuen johdin voidaan valmistaa kuparista tai muusta määrätystä johtavasta materiaalista, kun taas eristysjärjestelmä valitaan sähkö-, lämpö- ja mekaanisten vaatimusten mukaan.

Toisin kuin yhdellä pinnoitteella suojattu johdin, kolmikerroksinen eristysrakenne tarjoaa useita suojaesteitä. Tämä rakenne voi parantaa eristyksen luotettavuutta ja auttaa valmistajia kehittämään kompakteja sähkömagneettisia komponentteja, joissa käämitystila on rajallinen.

Termiä ei pidä sekoittaa kaikkiin kolmieristettyihin johtoihin. Emaloidulla käämilangalla ja kolmieristeisellä johdolla voi olla erilaisia ​​pinnoitusjärjestelmiä, rakennusmenetelmiä ja vaatimustenmukaisuusvaatimuksia. Ostajien tulisi siksi tarkistaa tuotteen tarkka rakenne sen sijaan, että oletetaan, että kaikilla kolmikerroksisilla johtimilla on samat suorituskykyominaisuudet.

Lisätietoja saatavilla olevasta tuotteesta on Huaying Triple-Layer Enameled Wire -tuotesivulla.

2. Kuinka sen rakenne ja materiaalikoostumus toimivat?

Kolmikerroksisen käämilangan suorituskyky riippuu siitä, kuinka johdin ja eristysjärjestelmä toimivat yhdessä. Jokainen komponentti vaikuttaa langan yleisiin sähköisiin ja mekaanisiin ominaisuuksiin.

• Johtava ydin:Kuljettaa sähkövirtaa käämin läpi. Johdinmateriaali, poikkileikkauksen mitat ja säikeen konfiguraatio vaikuttavat sähkövastukseen ja virransiirtokykyyn.
• Ensisijainen eristyskerros:Tarjoaa ensimmäisen sähköisen esteen johtimen ja viereisten kierrosten tai komponenttien välille.
• Välieristyskerros:Lisää toisen suojaesteen ja edistää yleistä eristysjärjestelmää.
• Ulompi eristyskerros:Auttaa suojaamaan alla olevia kerroksia käsittelyn, käämityksen ja kokoonpanon aikana materiaalin ominaisuuksista riippuen.

Todellinen koostumus vaihtelee tuotteen spesifikaatioiden mukaan. Huayingin tuotetiedot kuvaavat valmistusprosessia, joka sisältää polyamidikalvon, korkean eristyksen spraypinnoitteen ja lasikuitupinnoitteen. Ostajien tulee vahvistaa valitun mallin tarkka materiaalijärjestys ja rakenne ennen sen sisällyttämistä suunnitteluun.

Eristeen paksuus on erityisen tärkeä. Liian ohut eristys ei välttämättä täytä vaadittua dielektristä suorituskykyä, kun taas tarpeettoman paksu eristys voi kasvattaa valmiin langan halkaisijaa ja vähentää käämitykseen käytettävissä olevaa tilaa. Tasapainoinen muotoilu tukee sekä sähköistä luotettavuutta että tehokasta komponenttipakkausta.

3. Mitkä ovat tärkeimmät suorituskyvyn edut?

Luotettava sähköeristys

Useat eristyskerrokset voivat tarjota lisäsuojaa vierekkäisten johtimien ja ympäröivien komponenttien välistä sähkökosketusta vastaan. Todellinen dielektrinen lujuus riippuu eristysmateriaaleista, paksuudesta, tuotannon laadusta ja testiolosuhteista. Insinöörien tulee varmistaa vaadittu kestojännite ja sovellettavat standardit ennen kuin he hyväksyvät johdon turvallisuuden kannalta kriittisille laitteille.

Mahdollisuus kompakteihin käämitysmalleihin

Kun eristysjärjestelmä täyttää sovelluksen sähkövaatimukset, huolellisesti optimoitu lankarakenne voi auttaa vähentämään lisäeristysmateriaalien tarvetta. Tuloksena oleva tilansäästö riippuu komponenttien suunnittelusta ja erityisistä eristysvaatimuksista; niitä ei pidä olettaa tarkistamatta asiaa koskevia standardeja.

Tasainen valmistuslaatu

Tasaiset johtimien mitat ja eristyspinnoitteet tukevat ennakoitavissa olevaa käämityskäyttäytymistä. Pinnoitevirheet, epäyhtenäiset halkaisijat tai huono tarttuvuus voivat aiheuttaa ongelmia automaattisen käämityksen aikana ja heikentää valmiin komponentin luotettavuutta.

Pitkän aikavälin kustannusarviot

Johdon valinnan tulee olla suurempi kuin alkuperäinen ostohinta. Tasainen laatu voi auttaa vähentämään tuotantovirheitä, uusintatyötä ja huoltoa, jotka liittyvät eristykseen liittyviin häiriöihin. Todellinen kustannushyöty riippuu käyttöolosuhteista, tuotteen käyttöiästä, valmistustuotannosta ja arvioitavien vaihtoehtoisten materiaalien laadusta.

Näiden etujen ehtona on sopivan spesifikaation valinta ja sen suorituskyvyn tarkistaminen. Mikään eristyssuunnittelu ei poista asianmukaisen sähkösuojauksen, testauksen ja turvallisen laitesuunnittelun tarvetta.

4. Kuinka kolmikerroksinen emaloitu lanka valmistetaan?

Valmistuksen johdonmukaisuus on olennaista, koska johtimen ja eristyksen tulee pysyä yhtenäisenä valmiin johtimen pituudella. Huaying kuvaa useita tärkeitä vaiheita tuotantoprosessissaan.

1. Langan veto:Johtava materiaali vedetään vaadittuihin mittoihin. Pinnan laatu ja mittojen tasaisuus ovat tärkeitä myöhemmissä pinnoitusoperaatioissa.
2. Hehkutus:Ohjattu lämpökäsittely voi säätää johtimen mekaanisia ominaisuuksia, mikä auttaa sitä saavuttamaan käämitykseen ja jatkokäsittelyyn vaadittavat ominaisuudet.
3. Eristyssovellus:Pinnoite- tai eristysmateriaalit levitetään määritellyn tuoterakenteen mukaisesti. Tasainen peitto auttaa rajoittamaan ohuita kohtia ja muita mahdollisia vikoja.
4. Paksuuden säätö:Valmistaja valvoo eristysmittoja halutun valmiin halkaisijan ja sähköisen suorituskyvyn saavuttamiseksi.
5. Kovetus:Kun pinnoitusjärjestelmä vaatii kovettumista, valvottu käsittely auttaa kehittämään haluttuja pinnoitteen ominaisuuksia ja tarttuvuutta.
6. Lopputarkastus:Asianmukaiset mitta-, visuaaliset, sähköiset ja mekaaniset tarkastukset auttavat varmistamaan tuotteen vaatimustenmukaisuuden.

Huayingin tuotesivulla kerrotaan ±0,005 mm:n paksuuden säätötarkkuuden kuvatulle pinnoitusprosessille. Ostajien tulee vahvistaa mittausviite, sovellettava malli ja tarkastusmenetelmä, kun he käyttävät tätä lukua hankintavaatimuksena.

Suunnitteluryhmien kannalta hyödyllisin laatudokumentaatio sisältää määritellyn tuotespesifikaation, tarkastuskriteerit, jäljitettävyystiedot, jos ne ovat saatavilla, ja aiotun sovelluksen kannalta merkitykselliset testitulokset.

5. Missä kolmikerroksista emaloitua lankaa käytetään?

Kolmikerroksinen eristetty käämijohto voidaan harkita sähkö- ja elektroniikkatuotteissa, joissa eristyksen luotettavuus, kompakti käämitys ja tasainen johtavuus ovat tärkeitä. Sopivuus riippuu langan todellisista ominaisuuksista ja laitteen käyttöolosuhteista.

• Muuntajat:Käämijohtimien on täytettävä komponentin jännite-, lämpötila-, eristys- ja mittavaatimukset.
• Induktorit ja kuristimet:Asianmukainen käämilanka tukee tehonmuunnos- ja suodatuspiireissä käytettyjä magneettikomponenttimalleja.
• Hakkurivirtalähteet:Eristyksen ja johtimien ominaisuuksien on oltava yhteensopivia kytkentätaajuuden, jännitteen, lämpöolosuhteiden ja sovellettavien turvallisuusvaatimusten kanssa.
• Elektroniset laitteet:Pienet tehomoduulit ja muut sähkökokoonpanot voivat hyötyä käämilangasta, joka on valittu rajoitettuun asennustilaan.
• Teollisuuden sähköjärjestelmät:Räätälöidyt käämikomponentit vaativat lankamäärityksiä, jotka on sovitettu niiden käyttöjaksoihin ja ympäristöolosuhteisiin.

Ennen kuin valitset johdon mihinkään näistä sovelluksista, insinöörien tulee arvioida lämpötilan nousu, sähköinen jännitys, käämitysjännitys, toimintataajuus, kosteusaltistus ja asiaankuuluvat sertifiointivaatimukset. Tuotteen soveltuvuus yhdelle muuntajalle tai virtalähteelle ei automaattisesti vahvista soveltuvuutta jokaiseen malliin.

6. Miten verrataan lankojen teknisiä tietoja?

Teknisten tietojen vertailu on luotettavampaa kuin langan valitseminen pelkän tuotteen nimen perusteella. Seuraavassa taulukossa on yhteenveto tärkeimmistä parametreista, jotka ostajien tulee tarkistaa.

Huaying julkaisee tuotesivullaan esimerkkijohtimien kokoonpanot, kokonaishalkaisijatavoitteet ja johtimen resistanssiarvot. Koska arvot ovat mallikohtaisia, ostajien tulee tutustua alkuperäiseen tekniseen taulukkoon ja pyytää vahvistus ennen minkään luvun käyttämistä teknisissä laskelmissa.

Viite: Huayingin kolmikerroksisen emalilangan tekniset tiedot.

7. Miten ostajien tulisi valita oikea lanka?

Oikean langan valinta alkaa sovelluksesta eikä yleisestä eristystehoa koskevasta väitteestä. Hankintatiimit ja suunnitteluinsinöörit voivat käyttää seuraavaa tarkistuslistaa rajatakseen sopivia vaihtoehtoja.

• Määritä sähkövaatimukset:Määritä käyttöjännite, odotettu virta, taajuus, dielektrisyyskestävyysvaatimukset ja hyväksyttävä vastus.
• Vahvista lämpöolosuhteet:Määritä odotettu käyttölämpötila, lämpötilan nousu, jäähdytysmenetelmä ja toimintajakso.
• Tarkista käämityksen rajoitukset:Määritä käytettävissä oleva käämitysikkuna, tarvittava valmis halkaisija, taivutussäde ja tuotantolaitteiden rajoitukset.
• Tarkista eristysjärjestelmä:Pyydä lisätietoja kerrosten materiaaleista, paksuustoleransseista, tarttuvuudesta ja asiaankuuluvista sähköisistä testausmenetelmistä.
• Tarkista vaatimustenmukaisuusvaatimukset:Tunnista valmiille laitteille ja kohdemarkkinoille vaadittavat standardit ja hyväksynnät.
• Arvioi tuotannon johdonmukaisuus:Kysy tarkastusmenettelyistä, erän yhdenmukaisuudesta, pakkauksesta ja jäljitettävyysasiakirjoista.
• Pyydä näytteitä tarvittaessa:Testaa näytelanka käyttämällä varsinaista käämitysprosessia ja komponenttisuunnittelua ennen volyymituotannon hyväksymistä.

Selkeän teknisen tiedustelun tulee sisältää piirustukset tai mittatavoitteet, vuosi- tai erätarve, käyttöolosuhteet, vaaditut standardit ja mahdolliset erityiset pakkaus- tai toimitusehdot. Nämä tiedot auttavat toimittajaa määrittämään, onko olemassa oleva malli sopiva vai tarvitseeko räätälöity spesifikaatio arviointia.

8. Mitä sinun tulee tietää Huayingista?

Huizhou Huaying Electronic Technology Co., Ltd. toimittaa eristettyjä lankatuotteita ja kuvaa keskittymistään tuotekehitykseen, valmistuksen laatuun ja asiakastukeen. Yrityksen tuotetietojen mukaan sen kolmikerroksinen emaloitu lanka -tuotantoprosessi sisältää langan vedon, hehkutuksen, eristyssovelluksen, kontrolloidun kovettamisen ja mittasäädön.

Yrityksellä on myös yli 10 patenttia ja yli 20 hengen T&K-tiimi. Nämä yrityksen ilmoittamat luvut tarjoavat taustaa sen ilmoittamille kehityskyvyille, mutta ostajien tulee pyytää asiaankuuluvia asiakirjoja, kun patentin omistus, tekninen pätevyys tai muu todiste vaaditaan toimittajan hyväksyntää varten.

Huayingia tai muuta lankatoimittajaa arvioidessaan hankintatiimien tulee ottaa huomioon muutakin kuin yrityksen valtuustiedot. Tärkeimmät kysymykset koskevat sitä, vastaako ehdotettu lanka käyttötarkoitusta, onko vaaditut laatutiedot saatavilla ja pystyvätkö näytteet ja tuotantoerät jatkuvasti täyttämään sovitut spesifikaatiot.

Tuotekohtaisia ​​tietoja varten käytä virallista Huaying Triple-Layer Enameled Wire -sivua teknisen keskustelun lähtökohtana.

9. Usein kysytyt kysymykset

1. Mikä on kolmikerroksisen emalilangan päätarkoitus?

Sen ensisijainen tarkoitus on yhdistää johtava ydin useisiin eristyskerroksiin, mikä auttaa erottamaan johtimen sähköisesti viereisistä kierroksista ja ympäröivistä komponenteista. Todellinen suojaustaso riippuu langan rakenteesta, materiaalin ominaisuuksista ja todennetuista testituloksista.

2. Onko kolmikerroksinen emalijohto sama kuin kolmieristetty johto?

Ei välttämättä. Termit voivat kuvata liittyviä tuotteita, mutta johdin, eristysmateriaalit, pinnoitusmenetelmä ja vaatimustenmukaisuusvaatimukset voivat vaihdella. Varmista aina yksityiskohtainen rakenne ja sovellettava tuotestandardi, ennen kuin käsittelet näitä kahta keskenään vaihdettavina.

3. Mitkä tekijät määräävät johtimen sähköisen suorituskyvyn?

Tärkeitä tekijöitä ovat johtimen materiaali ja mitat, sähkövastus, eristeen paksuus, dielektrinen lujuus, lämpötilaluokitus ja valmistuksen tasaisuus. Suorituskyky on arvioitava käyttämällä aiotun laitteen spesifikaatioita ja testausolosuhteita.

4. Voiko kolmikerroksista emaloitua lankaa mukauttaa?

Räätälöinti voi olla mahdollista riippuen valmistajan kyvyistä ja tuotantovaatimuksista. Ostajien on toimitettava tavoitejohtimen koko, valmis halkaisija, eristysvaatimukset, sähköiset parametrit ja odotettu tilausmäärä arvioidakseen toteutettavuuden.

5. Kuinka ostajat voivat varmistaa tuotteen laadun ennen joukkotilauksen tekemistä?

Pyydä nykyinen tekninen tiedote, asiaankuuluvat tarkastuspöytäkirjat ja saatavilla olevat vaatimustenmukaisuusasiakirjat. Arvioi näytteet tarvittaessa mittatarkastuksilla, käämityskokeilla ja sähkötesteillä sovelluksen vaatimusten mukaisesti.

6. Mitä tietoja tarjouspyyntöön tulee sisällyttää?

Sisällytä vaadittu johdinmalli tai piirustus, johtimen mitat, eristysrakenne, tavoitesähköteho, sovellettavat standardit, tilausmäärä, toimituskohde ja mahdolliset testaus- tai pakkausvaatimukset. Täydellinen pyyntö tekee teknisestä arvioinnista ja tarjouksesta tehokkaampaa.

10. Johtopäätös

Kolmikerroksinen emaloitu lanka voi tukea sähkörakenteita, jotka edellyttävät luotettavaa eristystä, tasaista johtavuutta ja tehokasta käämitystä. Oikean tuotteen valinta edellyttää johdinten mittojen, eristysrakenteen, dielektrisen suorituskyvyn, lämpörajojen ja valmistuslaadun huolellista vertailua. Vahvistamalla nämä tekijät ennen tuotantoa, insinöörit ja hankintatiimit voivat vähentää spesifikaatioiden yhteensopimattomuutta ja tehdä tietoisempia ostopäätöksiä. Jos hankit eristettyä käämijohtoa muuntajiin, keloihin tai muihin sähkösovelluksiin,ota yhteyttä Huayingiinkeskustella teknisistä vaatimuksistasi, pyytää tuotetietoja ja etsiä sopivaa ratkaisua projektiisi.
